数控冲床自动上下料系统｜钣金加工自动化升级

时间：2026-09-10 16:21 点击次数：

在钣金制造行业，数控冲床作为核心加工设备，其加工效率与自动化水平直接影响整条产线的产能输出。然而传统数控冲床普遍依赖人工完成板材搬运、上料、下料等辅助工序，不仅劳动强度大、作业效率受限，还存在板材划伤、安全隐患等问题。随着制造业向自动化、无人化方向转型，数控冲床自动上下料系统成为提升钣金加工效能的关键装备。

一、系统整体构成与核心部件

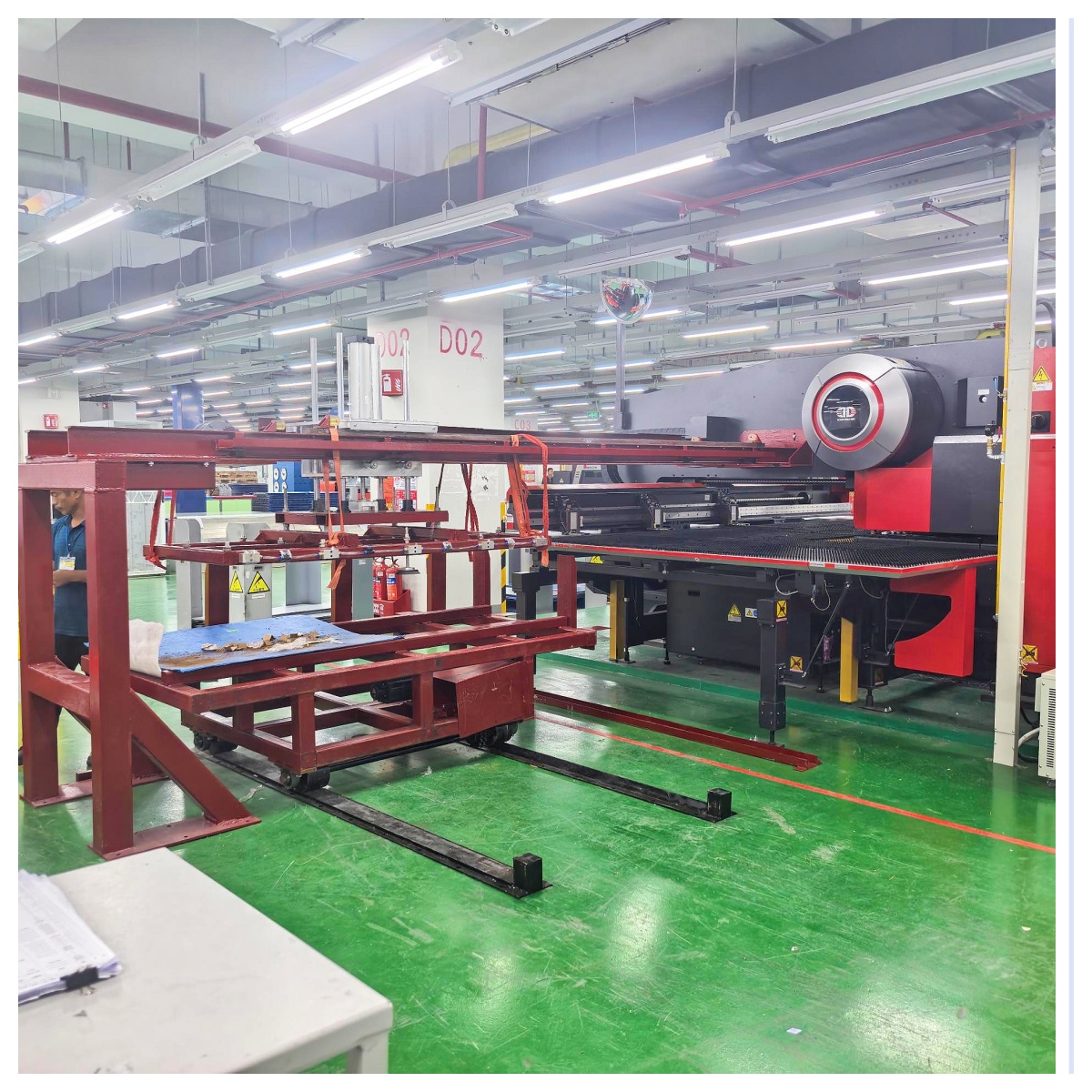

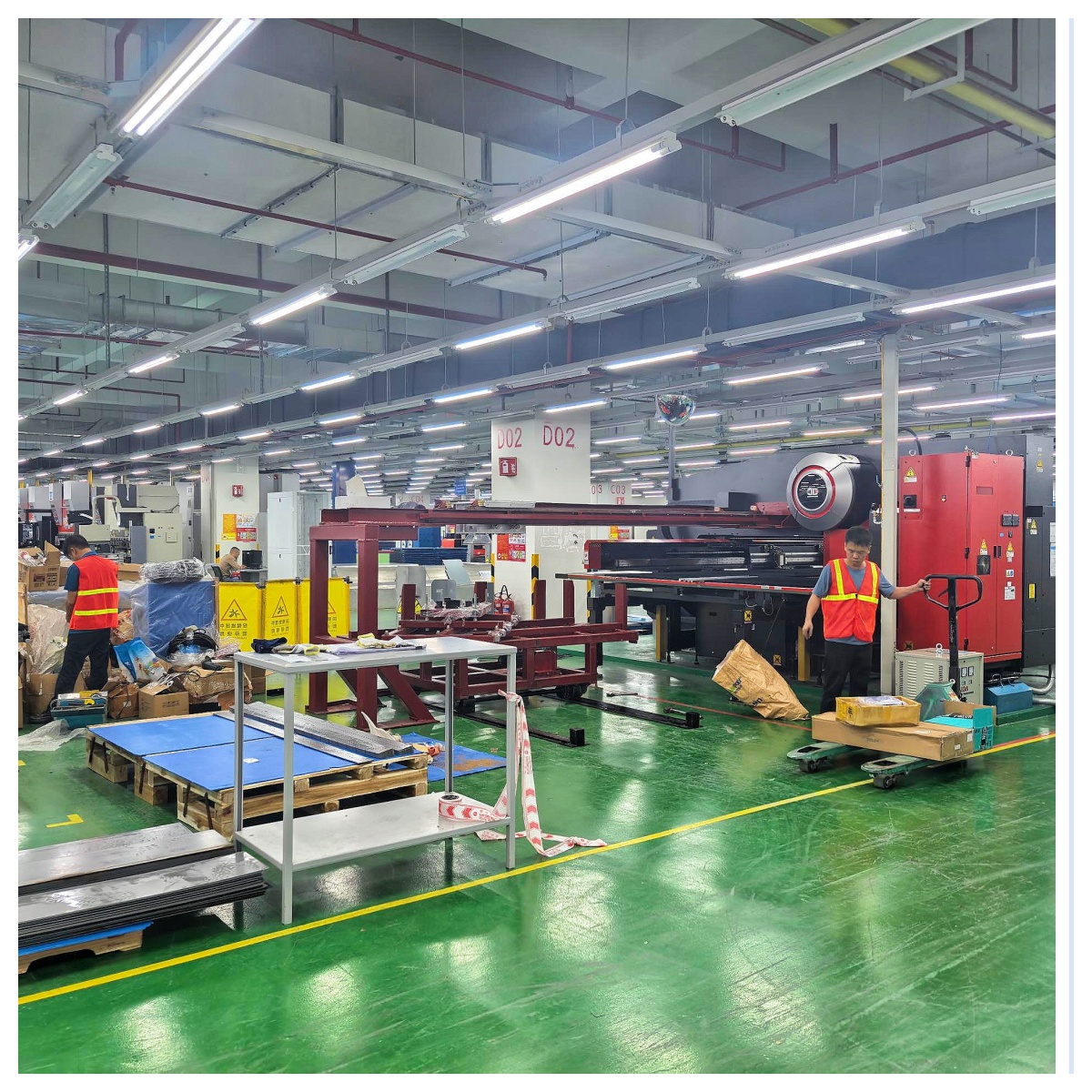

数控冲床自动上下料系统由龙门桁架主体、真空吸盘取料机构、地轨行走机构、板材堆放台、电气控制系统五大核心模块组成，各模块协同运行，完成板材自动化流转。

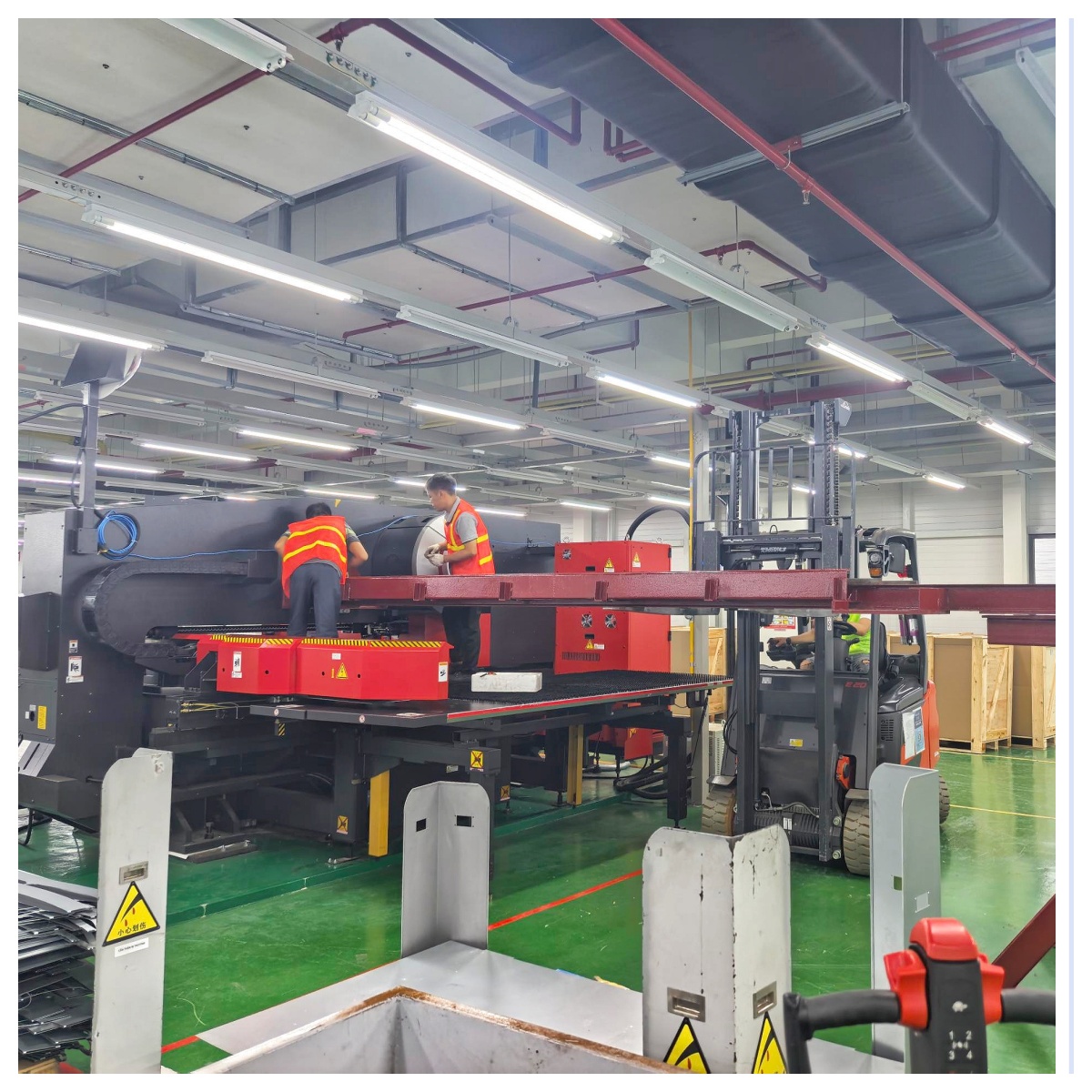

1. 龙门桁架主体
系统采用高强度焊接式龙门桁架结构，横梁横跨数控冲床上空，两端由支撑立柱稳固承载。整体结构经过有限元力学分析优化，刚性充足、运行平稳，可在高速往复运动中保持优异的定位精度。桁架表面采用工业级防腐喷涂处理，适配钣金车间多粉尘、多油污的复杂工况环境。
2. 真空吸盘取料机构
取料端配置多组真空吸盘，吸盘布局根据标准板材尺寸优化设计，确保吸附力均匀分布，避免板材在高速搬运过程中发生变形或脱落。吸盘系统配备真空压力实时检测功能，当吸附压力不足时自动报警并暂停作业，保障板材搬运安全。吸盘高度可通过气缸升降调节，适配不同厚度板材的取放需求。
3. 地轨行走机构
系统底部配备高精度地轨，行走机构沿轨道在板材堆放区与冲床上料区之间往复移动。地轨采用重型直线导轨搭配齿轮齿条传动，运行平稳、定位精准，重复定位精度可达 ±0.5mm 以内。行走速度可根据作业节拍灵活调节，兼顾运行效率与运动平稳性。
4. 板材堆放台
系统配置专用板材堆放台，用于整齐码放待加工毛坯板材与加工后成品板材。堆放台台面经过水平校准，确保板材堆叠平整，为吸盘取料提供稳定基准。可根据生产需求配置双工位或多工位堆放台，实现毛坯与成品分区存放，减少换料等待时间。
5. 电气控制系统

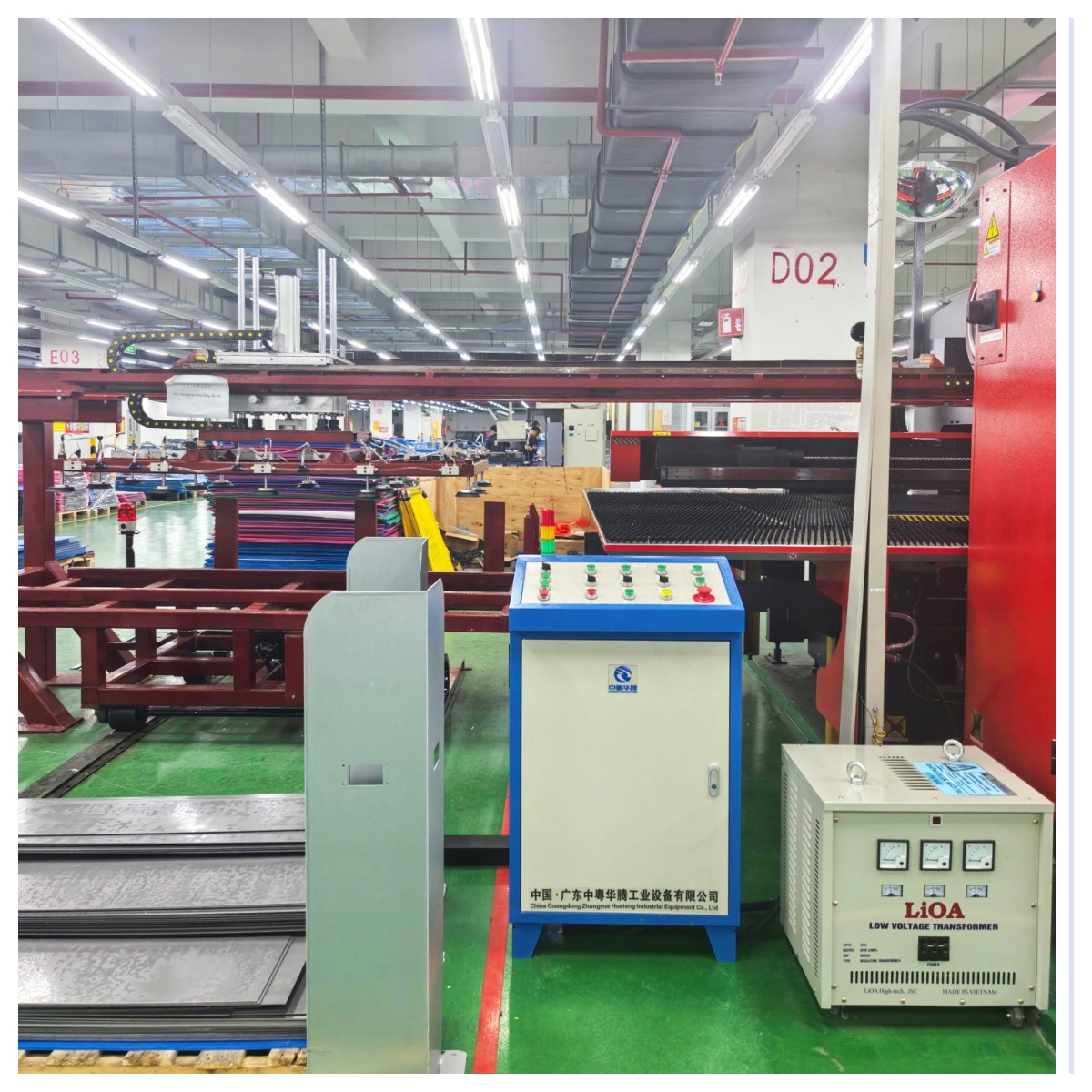

系统配备独立电气控制柜，采用 PLC 可编程控制器作为控制核心，搭配触摸屏人机交互界面，操作直观便捷。控制系统可与数控冲床实现信号互联，根据冲床加工状态自动触发上料、下料动作，实现设备间的协同联动。系统具备手动 / 自动两种操作模式，方便调试与日常维护。

二、核心技术特点与性能优势
1. 高速精准取放作业
系统采用伺服驱动控制，行走轴、升降轴均实现闭环控制，运行速度快、定位精度高。单次板材取放循环时间可控制在数十秒内，大幅缩短上下料辅助时间，使冲床设备的有效加工时间占比显著提升。
2. 板材分层检测与防双张
取料机构配备板材分层检测装置，可有效识别并防止双张板材同时被吸附，避免双料进入冲床造成设备损坏或加工报废。对于表面光滑、附着力强的板材，系统配置分张吹气装置，确保单张可靠取料。
3. 智能化运行监控
系统实时监控各轴运行状态、真空压力、安全联锁信号等关键参数，异常情况自动触发声光报警并停机保护。运行数据可记录追溯，便于设备运维管理与生产节拍优化。
4. 安全防护体系完善
系统外围配置安全防护栏与安全光幕，人员误入作业区域时自动停机；运动部件设置机械限位与电气软限位双重保护；急停按钮分布于操作便捷位置，确保紧急情况下可快速切断设备运行。

三、自动化作业流程
系统投入运行后，板材加工实现全流程自动化作业，具体流程如下：
毛坯板材堆放：操作人员将成摞毛坯板材整齐放置于上料工位堆放台，系统自动检测板材高度与位置；
自动取料：行走机构移动至上料工位，吸盘下降吸附单张板材，升起后沿地轨向冲床方向移动；
精准上料：行走机构定位至冲床上料区域上方，吸盘将板材平稳放置于冲床工作台面，冲床自动夹紧开始加工；
加工等待：板材加工期间，系统返回上料工位准备下一张板材取料，或等待加工完成信号；
自动下料：冲床加工完成后发出信号，系统移动至冲床区域，吸盘吸取加工完成的板材，转运至成品堆放台整齐码放；
循环作业：系统重复取料 - 上料 - 下料循环，实现连续无人化加工，直至批次加工完成。

四、应用价值与效益
1. 加工效率显著提升
自动上下料系统将人工辅助时间压缩至最低，冲床设备有效加工时间占比大幅提升，单台冲床日产能可实现显著增长，尤其在大批量、标准化板材加工场景下，效率提升效果更为突出。
2. 人力成本有效降低
系统可实现单名操作人员管理多台冲床的自动化作业模式，大幅减少板材搬运岗位的人工配置，降低企业对高强度体力劳动的依赖，缓解用工压力与人力成本上涨压力。
3. 产品质量稳定可控
真空吸盘平稳取放、精准定位，避免了人工搬运造成的板材划伤、磕碰等质量问题，加工一致性与成品率得到有效保障，尤其适用于对表面质量要求严格的高端钣金加工场景。
4. 作业安全本质提升
系统将人员从重型板材搬运的高危作业中解放出来，配合完善的安全防护体系，从根本上降低了板材搬运相关的安全事故风险，改善车间作业环境。
5. 柔性化生产适配
系统可适配多种规格板材的自动上下料，通过触摸屏快速切换产品参数，满足多品种、小批量与大批量生产模式的灵活切换，为企业柔性化生产提供设备支撑。

钣金加工自动化升级是制造业高质量发展的必然趋势，数控冲床自动上下料系统作为冲床工序自动化的核心装备，正在帮助越来越多的制造企业破解效率瓶颈、降低运营成本、提升产品品质。
