高位立体仓库货架安装施工全流程解析

时间：2026-08-29 16:42 点击次数：

在现代仓储向高层化、集约化、自动化方向演进的背景下，高位立体仓库货架作为智能仓储系统的核心承载载体，其安装施工质量直接决定整套仓储体系的运行精度与长期稳定性。高位货架安装涉及地面基础处理、立柱垂直度控制、横梁水平度校准、整体桁架加固等多个关键环节，每一道工序的精度把控都对后续自动化设备的顺畅运行至关重要。本文结合项目现场实拍，完整呈现高位立体仓库货架从进场到成型的标准化施工流程。

一、施工前期准备：基础勘测与材料进场
1. 现场勘测与基础复核
施工启动前，技术人员对仓库净空高度、地面平整度、混凝土强度、建筑立柱分布、消防管线走向等基础条件进行全面勘测复核。地面承载力需满足高位货架满载工况下的受力要求，地面平整度偏差需控制在规范允许范围内，为后续货架安装精度奠定基础。根据勘测数据，施工团队完成货架排布定位放线，明确每一组立柱的精确安装位置，确保整体布局与设计图纸一致。
2. 材料进场与分类堆放

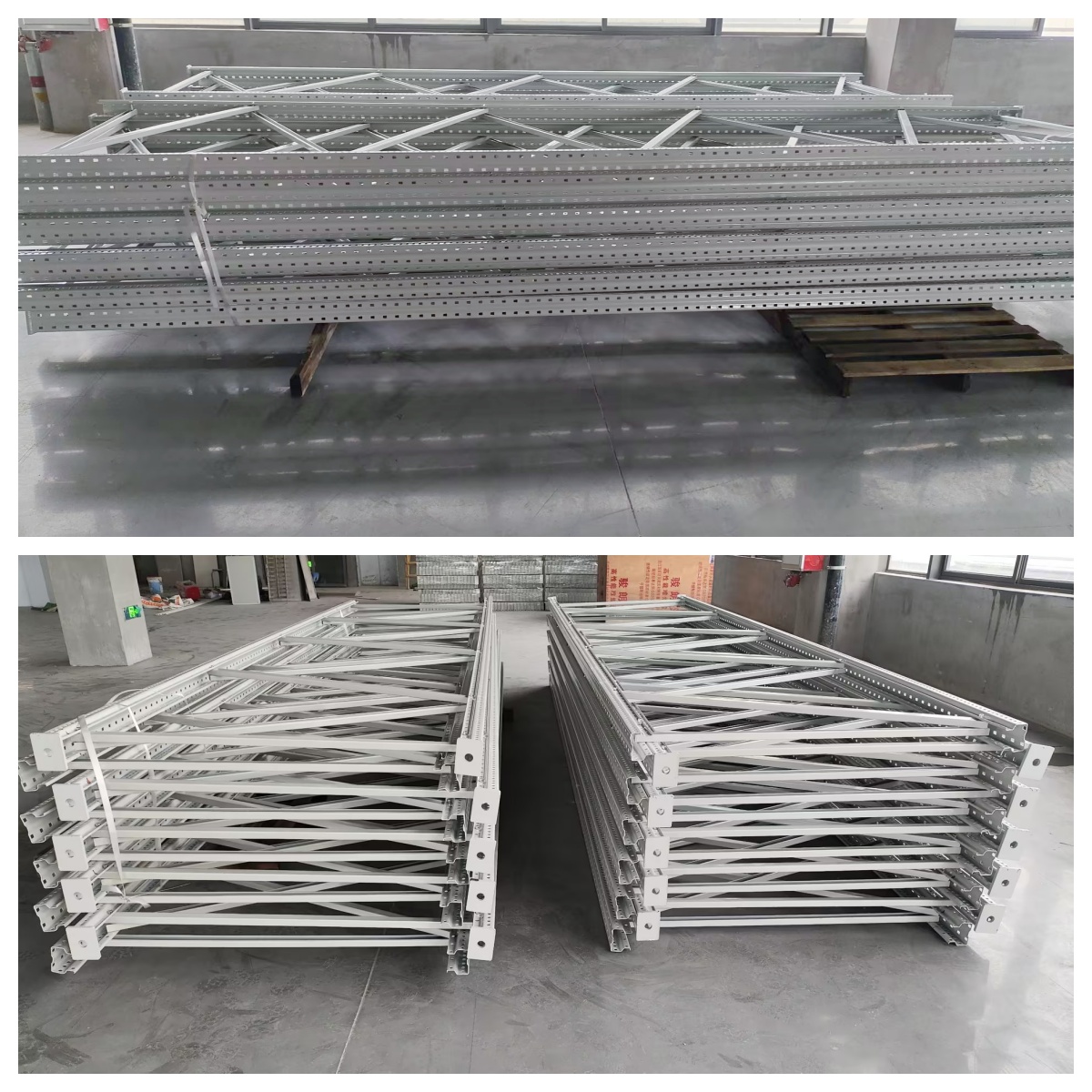

货架构件按批次运抵现场后，依据立柱、横梁、斜撑、地脚配件等不同品类进行分类堆放。立柱等长构件采用托盘打包、水平放置，避免堆放过程中产生变形；紧固件、连接件等小型配件分类装箱管理。所有构件进场后进行外观与数量核验，确保部件完好、规格匹配，为后续有序施工做好物料保障。

二、地面施工：打孔定位与地脚螺栓安装
1. 精准放线定位
依据施工图纸，在地面上精确标注每一根立柱的地脚安装位置，采用墨线弹设纵横双向定位基准线，确保所有立柱点位横平竖直、间距均匀。定位完成后进行二次复核，避免因基础偏差导致后续安装累积误差。

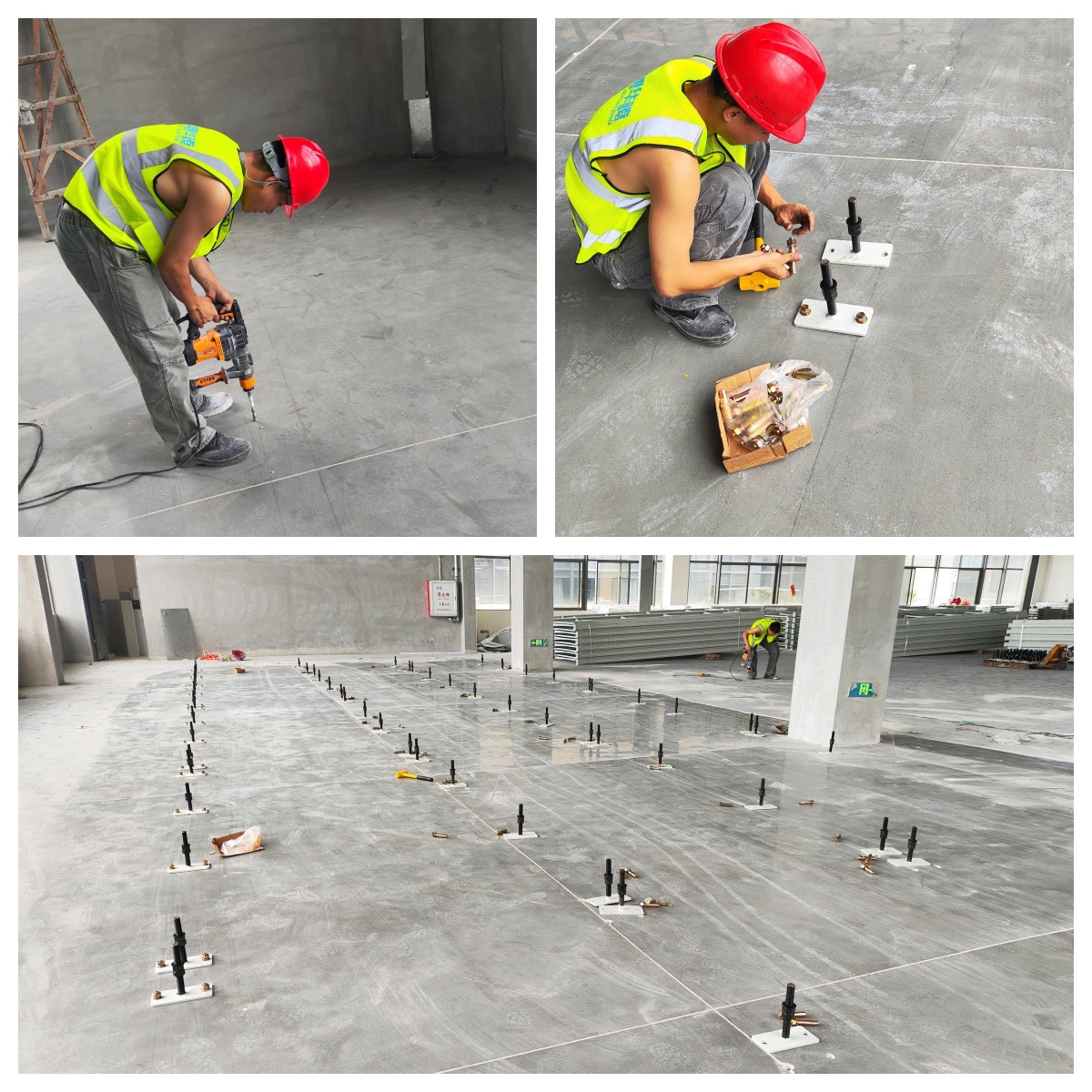

2. 钻孔与清孔
施工人员采用电锤按定位点进行钻孔作业，钻孔深度与孔径严格匹配膨胀螺栓规格要求。钻孔完成后，使用专用工具清除孔内粉尘与碎屑，确保膨胀螺栓与混凝土墙体充分咬合，保障锚固力达标。
3. 地脚螺栓预埋与调平
将地脚底板与螺栓组件安装至对应孔位，初步固定后使用水平仪进行逐点调平。地脚底板配备可调节螺栓结构，能够在一定范围内补偿地面平整度偏差，确保每一根立柱底部支撑面处于同一水平基准。所有地脚螺栓安装完成后，进行整体点位复核，确认纵横间距、对角线偏差均在设计公差范围内。

三、主体结构安装：立柱组立与框架成型
立柱是高位货架的主要承重构件，其垂直度与连接牢固度是施工管控的核心重点。
1. 立柱组立与初步固定

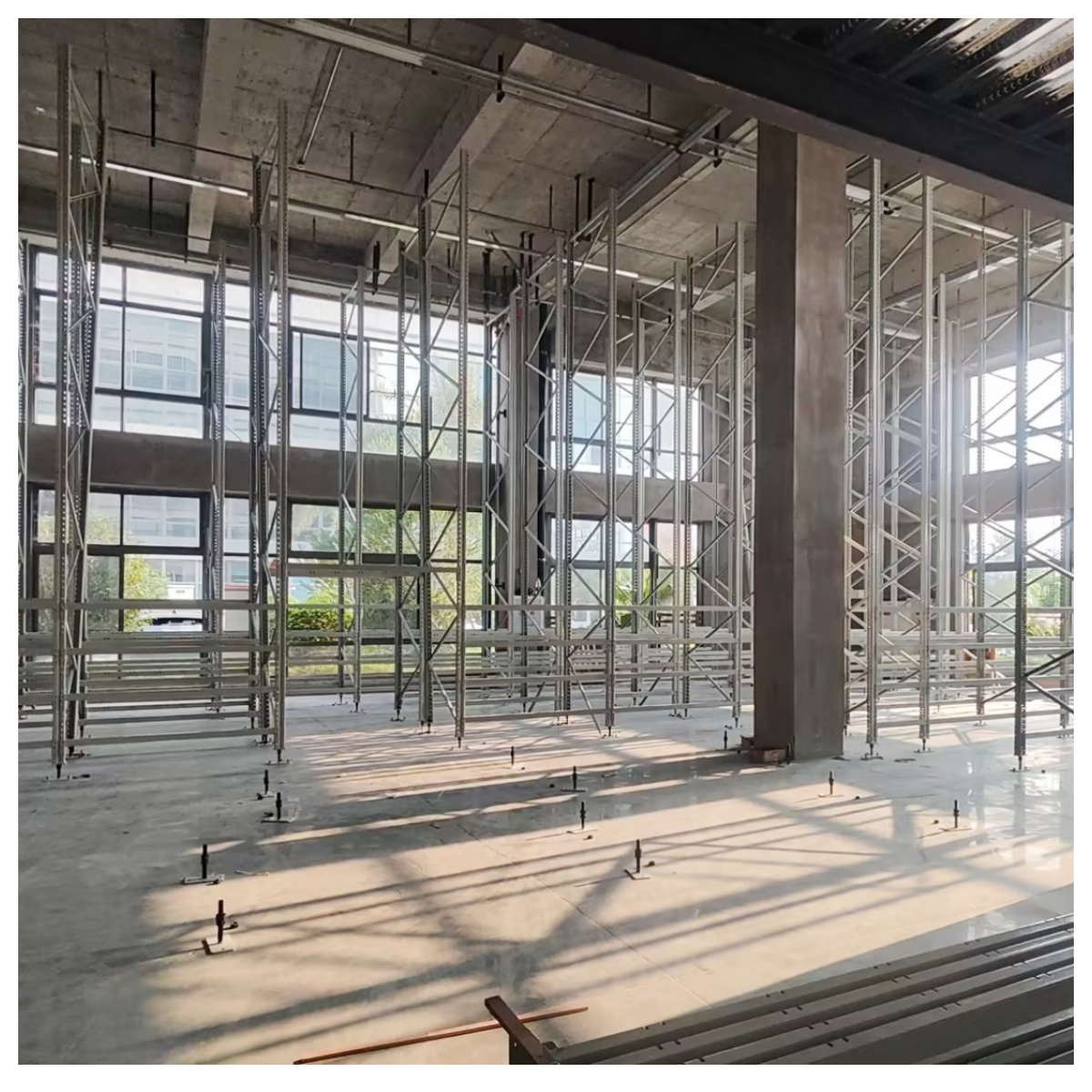

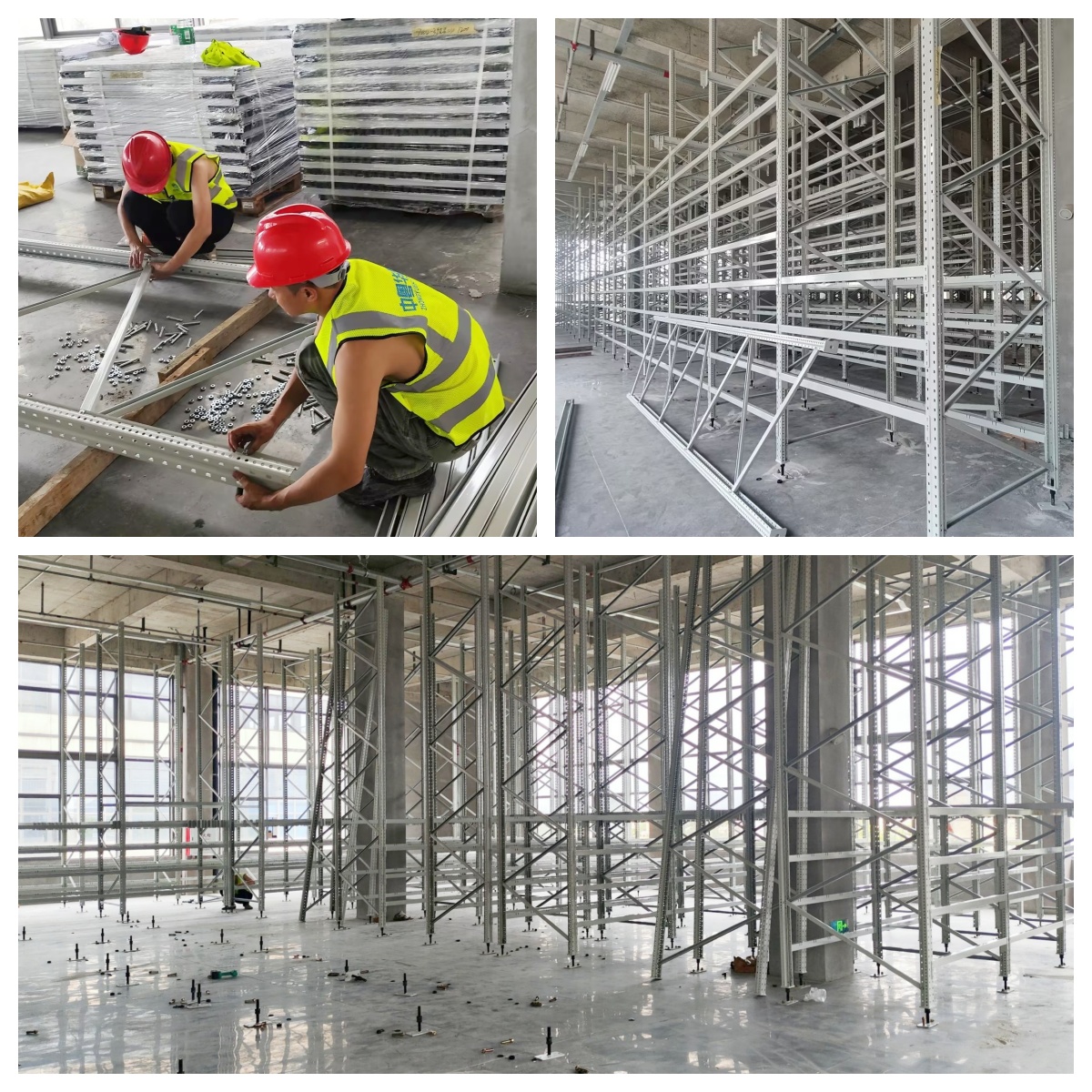

施工人员将立柱竖立至对应地脚位置，通过底部连接板与地脚螺栓进行初步连接固定。立柱采用高强度冷轧型钢，表面经防腐喷塑处理，柱身设有连续标准化冲孔，为横梁挂载提供灵活调节空间。单根立柱就位后，使用磁力线坠或激光垂直仪进行垂直度初校，确保立柱竖直偏差控制在允许范围内。
2. 纵横斜撑装配
立柱组立过程中，同步安装横向与纵向交叉斜撑。斜撑通过高强度螺栓与立柱连接，形成稳定的空间桁架结构，有效提升货架整体的抗侧移能力与抗震性能。斜撑安装需确保螺栓紧固力矩达标，连接节点无松动，使多组立柱形成整体性受力框架，抵御高位货架在自动化设备运行过程中产生的振动与水平荷载。

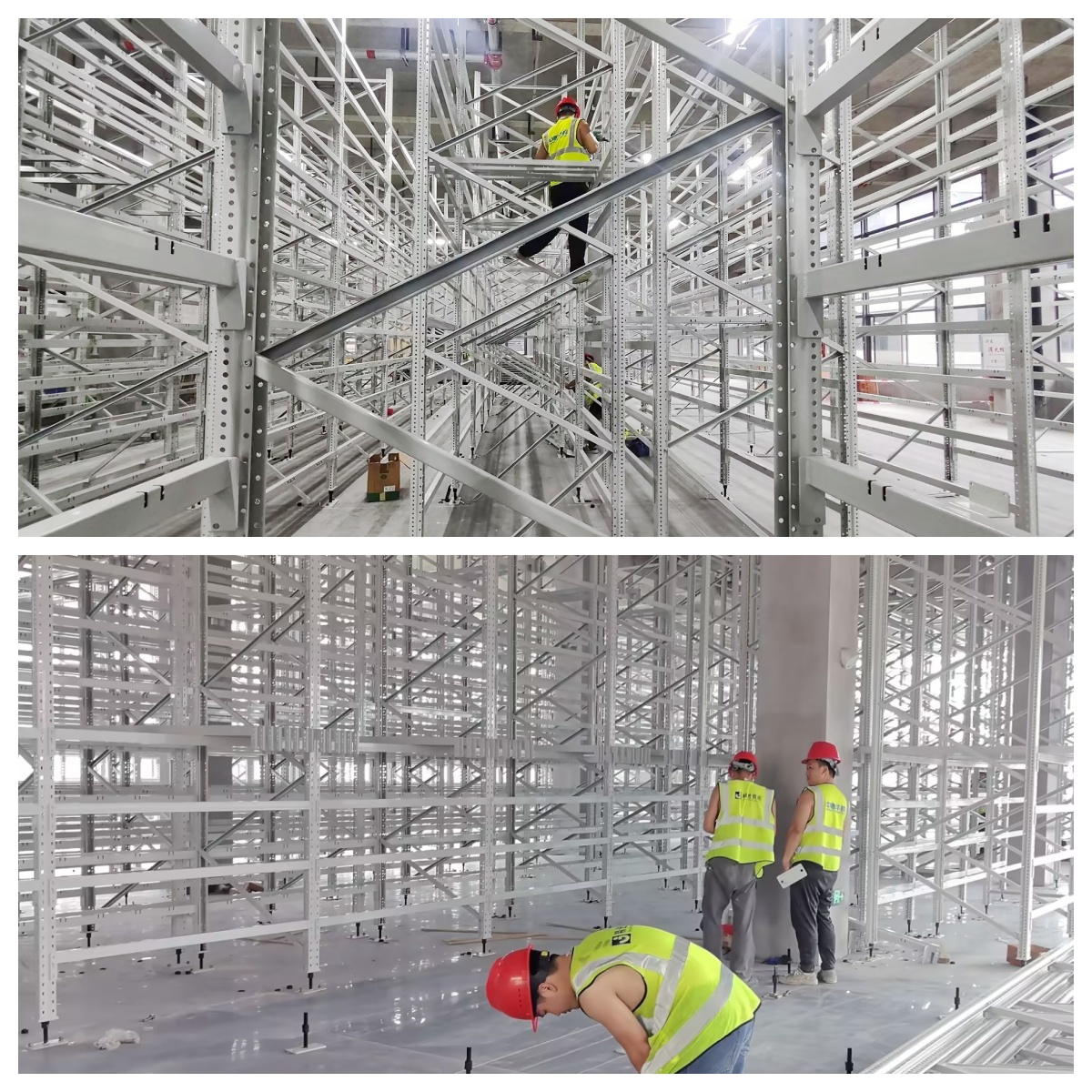

3. 分层施工与高空作业
由于货架高度较大，施工采用分层向上推进的方式。作业人员佩戴安全帽、反光背心等安全防护装备，借助货架结构逐层向上装配横梁与支撑构件。高空作业过程中严格遵守安全施工规范，工具配备防坠绳，构件传递采用专人配合方式，确保施工安全与作业效率。

四、横梁安装与精度校准
1. 横梁挂载与连接
立柱框架成型后，施工人员逐层安装横梁。横梁采用抱扣式端部结构，与立柱冲孔精准卡合，并通过安全销进行二次锁定，防止横梁意外脱落。每一层横梁安装后，检查两端连接是否到位、卡扣是否完全啮合，确保连接节点牢固可靠。
2. 水平度与层高校准
横梁安装过程中，使用激光水平仪对每一层横梁进行水平度检测，确保同一层横梁处于同一水平面，层高偏差控制在规范限值以内。对于存在偏差的部位，通过调整横梁挂载孔位进行修正，保证所有货位尺寸均匀一致，满足后续自动化设备的存取精度要求。

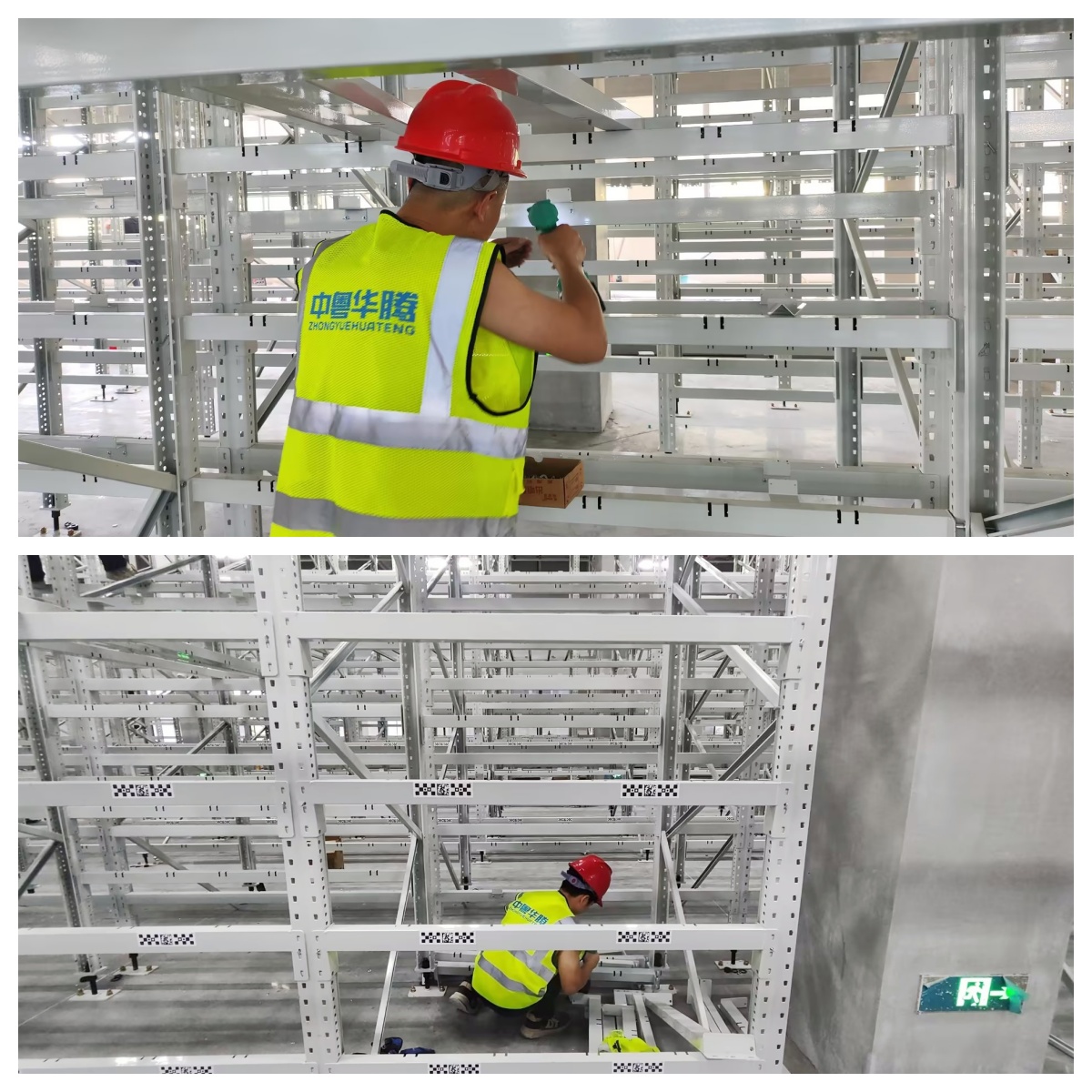

3. 货位标识粘贴
部分横梁表面粘贴有二维码识别标签，用于自动化设备的货位认址与库存管理。标签粘贴位置统一、方向一致，确保自动化存取设备能够稳定识别，实现货位与物料信息的精准绑定。

五、整体验收与交付
1. 结构精度全面检测
验收人员对货架整体进行系统性检测，涵盖立柱垂直度、横梁水平度、巷道宽度、整体直线度、对角线偏差等多项关键指标。所有检测数据逐项记录，对照设计标准与行业规范进行核验，确保各项精度指标满足自动化仓储运行要求。
2. 连接节点与安全检查
对全部螺栓连接节点进行紧固力矩抽检，确认无遗漏、无松动；检查防坠安全销、斜撑连接、地脚锚固等关键安全部位的安装状态，排除安全隐患。同时核查货架整体外观，确认涂层无明显磕碰损伤，构件无变形。
3. 竣工资料交付
验收合格后，整理交付完整的竣工资料，包括货架安装竣工图、检测记录、材质证明、验收报告等文件，为后续自动化设备进场调试与货架长期运维提供完整的技术依据。

六、高位货架施工的核心管控要点
高位立体仓库货架相较于普通仓储货架，对安装精度与结构稳定性有着更高要求，施工过程中需重点把控以下环节：
地面基础承载力：高位货架满载后对地面荷载较大，施工前必须确认地面混凝土强度与厚度满足设计要求，必要时进行局部加固处理；
立柱垂直度控制：高位货架立柱高度大，微小的底部偏差会在顶部形成较大累积误差，必须逐层校准、整体复核；

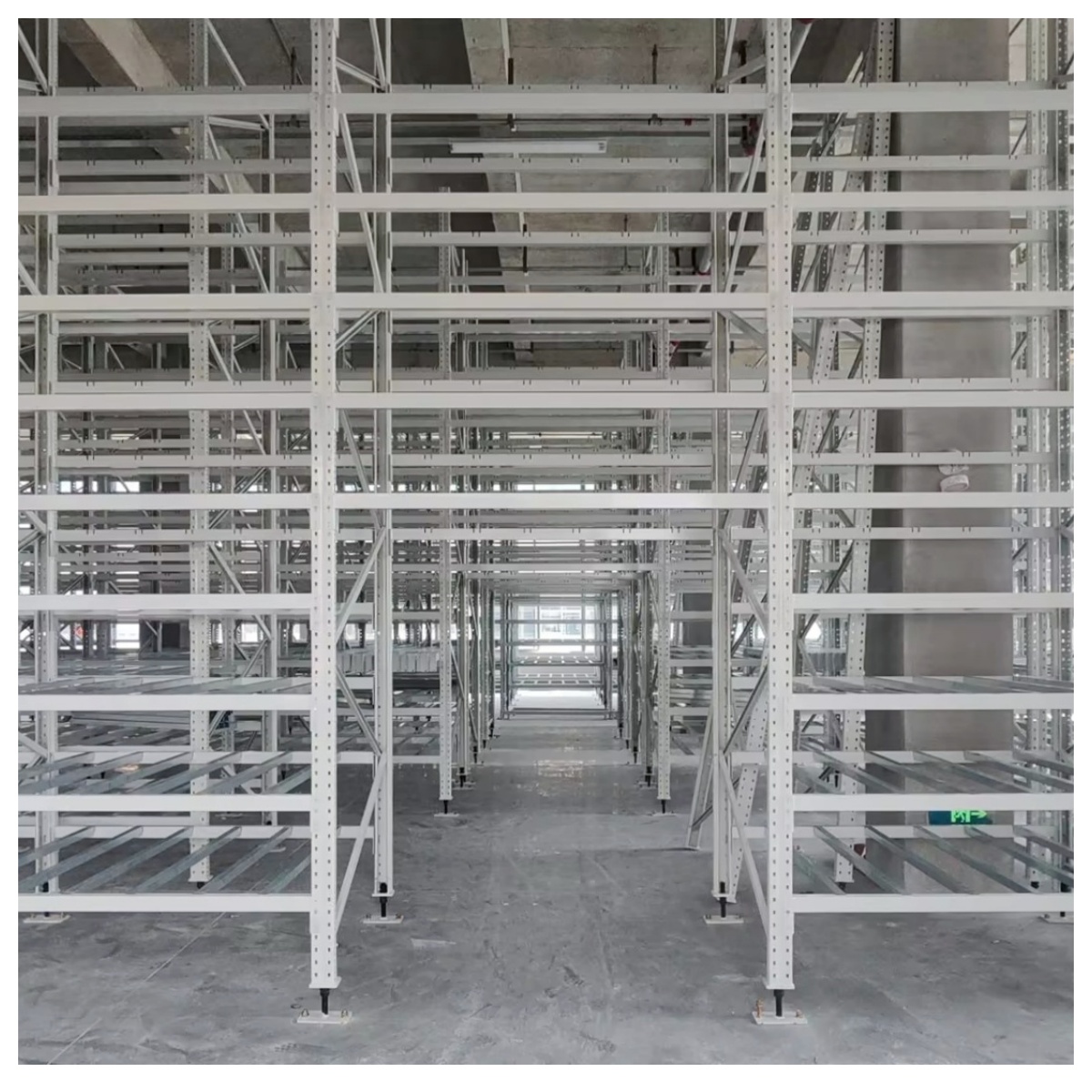

巷道直线度与宽度：自动化设备沿巷道运行，巷道宽度与直线度直接影响设备运行顺畅度，施工中需严格控制；
连接节点可靠性：所有螺栓连接、横梁卡扣、安全销均需逐一检查，确保整体结构在长期重载与振动工况下不松动；
施工安全管理：高空作业、电动工具使用、构件吊装等环节均需落实安全防护措施，规范现场作业流程。

结语
高位立体仓库货架的安装施工是一项系统性工程，从地面基础处理到主体结构成型，每一个工序环节都需要严格的精度控制与规范的作业管理。一套高标准安装交付的高位货架系统，不仅为货物存储提供安全可靠的承载结构，更为后续自动化存取设备的稳定运行、仓储管理系统的高效运转奠定坚实基础。
随着仓储行业向高密度、自动化方向持续发展，高位立体仓库货架的应用场景将不断拓展。标准化、精细化的安装施工能力，是保障这类大型仓储项目高质量落地的关键所在，也是推动现代仓储基础设施升级的重要支撑。
