一、方案概述
在电子制造 SMT 车间，大量 IC、电阻电容元器件料卷存储长期面临占地大、找料慢、物料易损耗、库存管控难等痛点。传统货架平铺存放模式不仅占用大量车间平面面积，人工翻找料盘还极易造成元器件盘变形、静电损伤，同时无法实现物料全流程追溯。

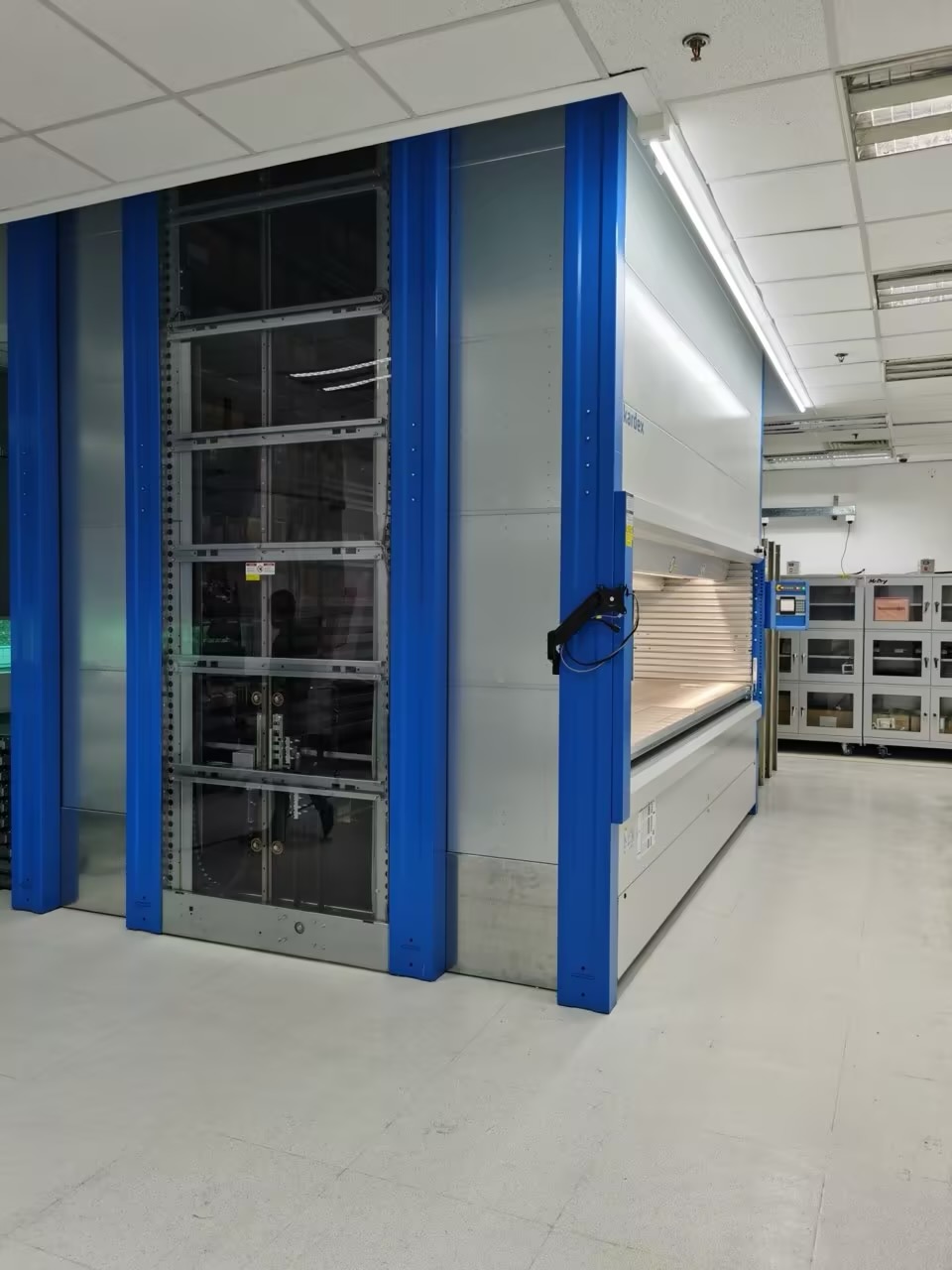

本方案采用Kardex Shuttle 垂直升降式仓储系统（VLM），搭配定制金属网格承载托盘，专为 SMT 料卷打造封闭式自动化存储体系，遵循 “货物到人” 核心逻辑，完美适配精密电子元器件的仓储管控需求，广泛应用于 PCBA、消费电子、新能源电子等产线物料仓。

二、核心结构与定制化料卷存储设计

1. 内部机械存取机构

设备核心为中央高速提取升降机，柜体左右两侧分层排布存储托盘，提取机构在垂直轨道间快速穿梭，按需调取目标托盘至操作窗口，无需人工登高、远距离行走找料。

内部传动组件搭载自动链条张紧装置，运行低噪稳定，长期重载不易磨损；全金属镀锌分层货架结构承载力强，支持多规格料盘、物料盒混合存储，可根据物料高度自动优化层间间距，最大化单柜存储容量。

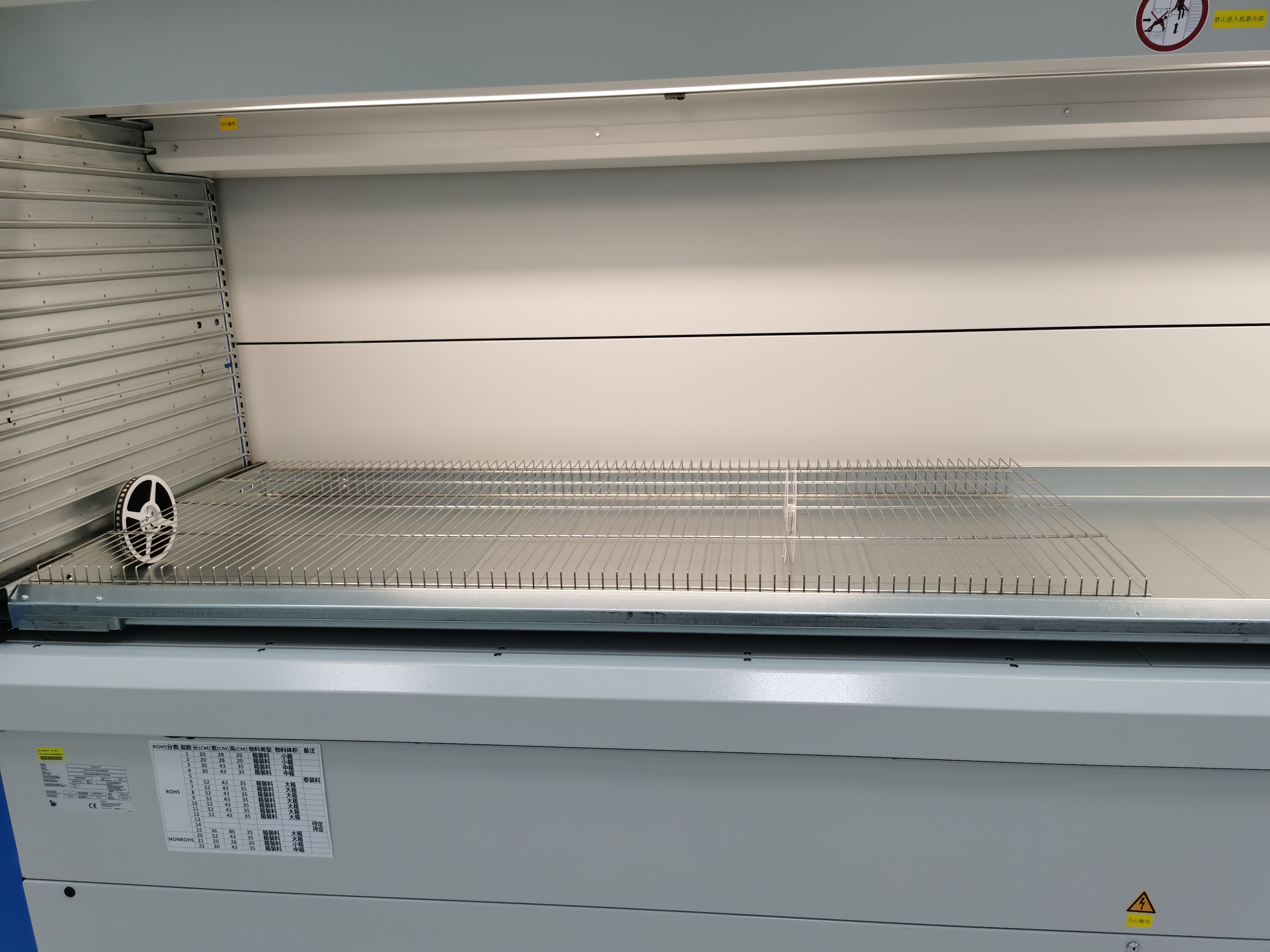

2. SMT 料卷专用网格承载托盘

针对 8mm/12/16/32 英寸标准 SMT 料盘，设备配置定制不锈钢网格托盘，格栅间隙精准适配料卷轴心，料盘可横向架空放置，杜绝堆叠挤压变形、引脚磕碰损伤。

操作人员可一次性放置黑白两种规格元器件料卷，网格镂空设计轻量化同时保证承重；托盘取出高度贴合人体工学，无需弯腰抬手，大幅降低人工操作疲劳度。

设备右侧集成独立触控操作终端，配备急停安全旋钮、可视化显示屏；支持条码扫码调取物料、库存数据实时显示，可无缝对接工厂 MES/ERP 系统，自动同步出入库记录，实现每一盘元器件批次、料号、有效期全追溯。

3. 托盘尺寸标准化适配

托盘采用标准化模块化宽度设计，可兼容绝大多数行业标准 SMT 料卷尺寸，宽度冗余预留适配大规格功率器件料盘，也可分隔存放散装芯片、精密样板。

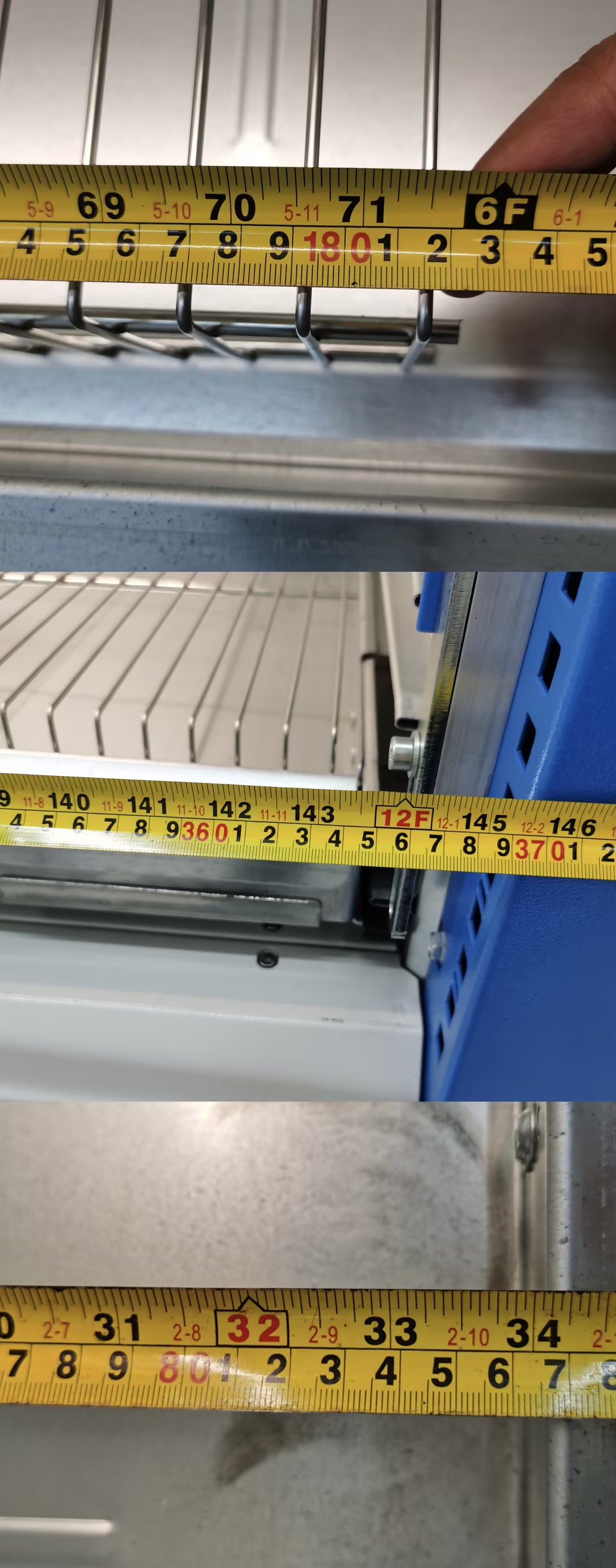

实拍标尺标定托盘有效承载宽度，模块化结构支持后期增减托盘层数、更换分隔配件，灵活适配企业物料规格迭代，设备生命周期内无需整体改造。

四、行业落地应用场景
1.SMT 贴片车间原材料仓：大批量电阻、电容、IC、连接器料卷集中存储
2.研发样品实验室：小批量样板、稀有元器件、测试料盘分类管控
3.新能源电子 / 汽车电子产线：高可靠性元器件防潮、防混料仓储
4.医疗器械精密电子车间：洁净环境下元器件封闭式无尘存储

五、总结

针对电子制造行业 SMT 料卷仓储痛点，Kardex 垂直升降货柜凭借立体高密度存储、自动化人机交互、数字化库存管控三大核心能力，打造一体化智能物料仓解决方案。从空间成本、人工效率、物料防护、数字化管理四大维度优化工厂内部物流，是电子制造企业实现仓储精益化、智能化升级的标准配置。
